| 品牌：鼎恒 | 型号：DH-7020 | 材质：金属 |
| 截面形状：O型 | 作用：固定密封 | 是否进口：否 |
| 厚度：1-100（mm） mm | 使用温度：650（℃） ℃ | 使用压力：10（MPa） MPa |

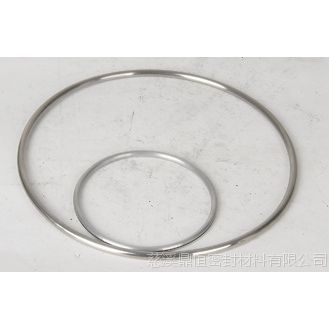

DH-7020金属O型圈,
产品应用:
该垫片独特的结构能实现其它通用垫片不能满足的要求，在高温、高压及超真空的设备及装置中，只需较低的预紧力，即使所需密封的地方较窄小或形状有些特殊，它都能随之而改变自身的形状，有效地起到密封。它尤其适合于一些结构较紧凑，密封要求较高的设备及装置中。如果需要，金属O型圈的表面可进行的特殊的处理。
型号对照:
型号 | 基本型金属O型圈 | 平衡型金属O型圈 |
压力 | 适合于中压，从10 -12 torr（真空）到70kg/cm2 [6.8MPa],如用在突面法兰或平面法兰上，配置外环作为定位 | 金属圈上设计的小孔能平衡内外的压力，尤其适合于压力高于70kgf/cm2的场合。 |
应用 | 真空设备，燃机，电子仪器，强电设备及装置，液压设备，塑料成型机，航空器的接头，管道等。 | |
可选材料:
材料 | 温度℃) | 用途 |
软铁 SS 304 | -250 ~ 530 -250 ~ 540 | 管体 |
PTFE涂覆 镀铜 | -250 ~ 260 | 表面处理 |
金属O型圈使用的几个注意事项
（1）当压力大于7.0MPA时，金属O型圈应开设减压孔
（2）当密封介质是水，气体及比较清稀的液体时，金属O型圈表面应镀金，银，F4，软镍等
（3）当在高温工况下工作时，金属O型圈的材料要与法兰材料相同，避免由不同材料而产生不同的热涨而影响密封
金属O型圈相对应的沟槽尺寸的一般设计原则
金属O型圈受外压时沟槽内径=金属O型圈内径-0.25~0.55
金属O型圈受内压时沟槽外径=金属O型圈外径+0.25~0.55
沟槽深度一般取金属O型圈线径的65%-75%
沟槽光洁度一般为0.8以上
国内金属O型圈通用规格
密封圈线径 | 壁厚 | 工艺可制作范围 |
0.9 | 0.15 | 6---30 |
1.6 | 0.25 | 10---200 |
0.36 | ||
2.4 | 0.25 | 40---500 |
0.46 | ||
3.2 | 0.25 | 60---1500 |
0.35 | ||
0.50 | ||
4.8 | 0.50 | 150---3000 |
0.80 | ||
6.4 | 0.80 | 250---3000 |
